Abaco dei Ponti Termici CENED

L’Abaco dei Ponti Termici CENED in TermiPlan

In TermiPlan è possibile inserire la trasmittanza termica lineica di oltre 200 ponti termici tramite:

• l’Atlante dei ponti termici sviluppato dal Politecnico di Milano per il CENED
• l’abaco Suisse Energy sviluppato dalla Swiss Federal Office of Energy)

Le norme di riferimento sono le UNI EN ISO 10211:2008, UNI EN ISO 14683 e UNI EN ISO 6946:2008.

Gli abachi trattano i ponti termici più ricorrenti e rilevanti ai fini del calcolo termico, per ciascuno di essi è presente una schematizzazione grafica per una rapida individuazione.

Tipologie di ponti termici

Sono raggruppati in base alla loro tipologia:

• parete con pilastro
• angolo sporgente con e senza pilastro
• angolo rientrante con e senza pilastro
• parete verticale con solaio
• parete verticale con copertura piana
• parete esterna con parete interna
• parete verticale con balcone
• parete esterna con serramento
• compluvi di copertura
• displuvi di copertura

In questo modo il tecnico ha uno strumento molto utile e flessibile per poter trattare tutte le dispersioni termiche dovute alla presenza di ponti termici.

Inserimento dei ponti termici in TermiPlan

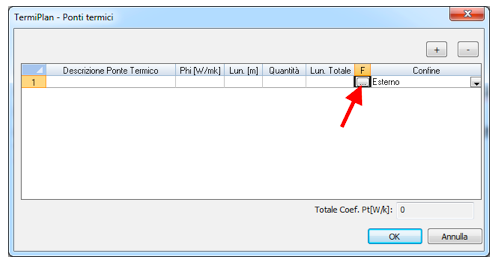

Per inserire i ponti termici in TermiPlan, basta aprire la zona termica e cliccare su Ponti termici (in basso a destra nella finestra).

A video si aprirà la finestra in cui inserire i ponti termici attingendo la trasmittanza lineica dagli archivi, inglobati in TermiPlan, cliccando sui 3 puntini nella colonna F.

Archivio dei ponti termici

Nell’archivio sono presenti tutti i ponti termici, suddivisi per abaco e per categoria. Per ciascun ponte termico è riportata anche un’immagine esplicativa che aiuta il tecnico nella ricerca.

E’ sufficiente individuare il ponte termico, adatto alle nostre esigenze, e compilare eventuali altri parametri (elencati in basso nella finestra) per completare il calcolo della sua trasmittanza lineica.

Parametri finali del ponte termico

Infine, dopo aver scelto il ponte termico, cliccando su Ok si ritorna alla schermata precedente per inserire i parametri relativi alla sua lunghezza e quantità, oltre che per individuare il suo confine (ambiente esterno, altra zona riscaldata oppure zona non riscaldata).
