Presentazione AnalistMatterport

Ecco AnalistMatterport.

All’interno di Analist è presente una barra di supporto alle elaborazioni di Matterport. Uno dei formati prodotto dalla elaborazione della piattaforma Matterport con l’Add On Schematic Floor Plan è l’SVG. E’ un formato particolarmente flessibile che consente di poter utilizzare la pianta dello sviluppo architettonico in una quantità di ambienti di post-produzione. Analist contiene una serie di funzioni che elaborano il formato SVG in modo da ottenere l’elaborazione in formato DWG 2D e 3D.

Dopo aver attivato il pannello Analist Cloud cliccate sulla icona Matterport e comparirà la finestra con gli strumenti di supporto alla elaborazione dei file prodotti dal servizio Schematic Foor Plan che è disponibile dopo aver elaborato un progetto Matterport e aver sottoscritto un piano di licenza Professionale..


Il flusso di lavoro di AnalistMatterport prevede due semplici passaggi:

• Importazione del file SVG
• Elaborazione del file importato per la sua trasformazione in una pianta editabile, conversione delle etichette in Italiano.

Dopo aver importato il file SVG si procede alla conversione cliccando il bottone Plant. Se, prima di cliccare Plant, si effettua una selezione degli oggetti la procedura di ottimizzazione sarà applicata solo agli oggetti selezionati. Questa modalità consente di elaborare più elaborati SVG se è richiesto che il disegno inglobi più progetti.

La funzione JOIN procede ad una ottimizzazione delle giunzioni dei Muri per avere una pianta più pulita. Come Plant, anche JOINT si applica a tutto se non sono selezionate entità, oppure agli oggetti contenuti nella selezione in caso contrario.

Vengono venerati dei Layers con il prefisso MTP per raggruppare gli oggetti che rappresentano i muri, gli interni, i vani, i componenti 3D etc…

Dopo la fase due è prodotto anche un modello di solido con altezza di estrusione specificata nei parametri di configurazione.

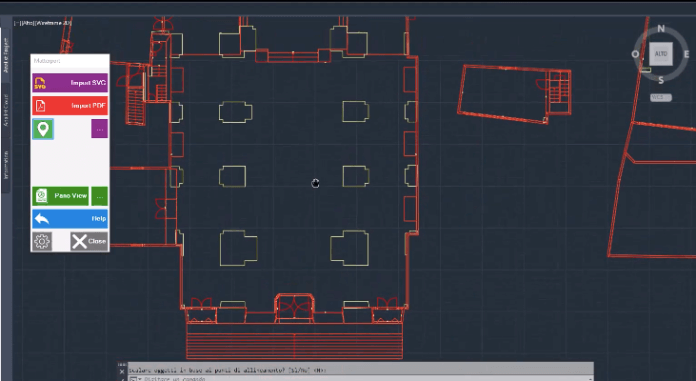

La Pianta in Analist con AnalistMatterport

Elaborare la Planimetria con Analist

Importare la planimetria

Il servizio Matterport di generazione delle Planimetrie produce una serie di files utilizzabili per le finalità più disparate: come immagine da inserire nelle releazioni, per un sito web, come PDF per una relazione e, più importante di tutti, come file vettoriale universale di tipo SVG.

Analist contiene una serie di strumenti appositamente creati per velocizzare l’uso delle planimetrie e per ottenere tutti gli elaborati di cui abbia bisogno lo specialista.

Il servizio Planimetrie di Matterport resituisce un file compresso in formato ZIP contenente lla planimetria nei formati PNG (immagine), PDF, SVG. I formati PDF e SVG sono vettoriali e possono essere importati da Analist al fine di poterli editare e, più importante, calibrare.

Passi da seguire

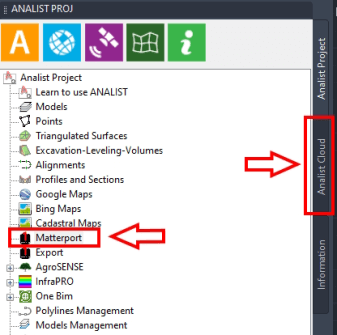

Dopo aver scaricato e decompresso il file che contiene i dati della planimetria attivate dalla Toolbar di Analist->Project la funzionalità dedicata a Matterport.

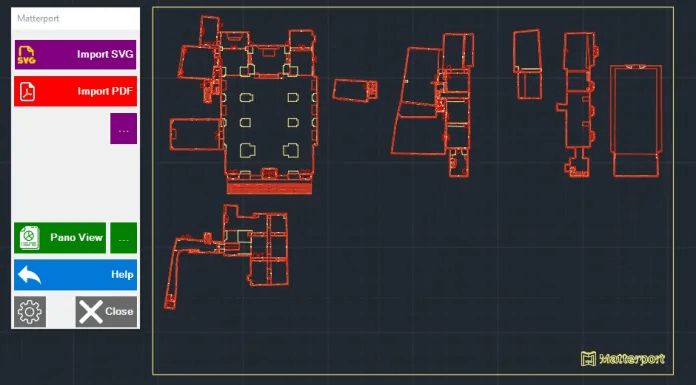

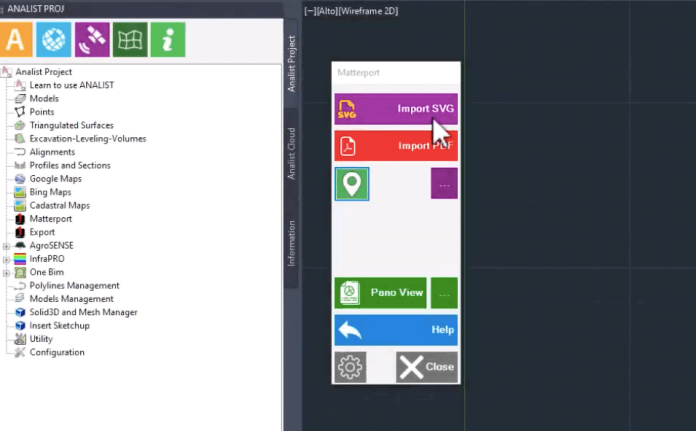

Bene, a questo punto dovete semplicemente importare il file SVG o PDF con i bottoni dedicati.


Nella versione attuale il disegno è organizzato nei Layers ARCIT-OUTLINE e ARCIT-REGION. Questa organizzazione potrà variare nelle versioni successive al fine di migliorare ulteriormente la funzionalità. E’ anche prevista l’introduzione di funzioni dedicate al disegno architettonico.

Pano View

Pano View è una funzionalità interessante che consente di inserire nel disegno una foto sferica come quella che può essere scaricata dal pannello di amministrazione di Matterport. Scarica un esempio di foto panoramica e prova.

Il bottone con tre punti serve a visualizzare l’immagine che è rappresentata con un blocco nel disegno

Come calibrare

La calibrazione è richiesta in quanto i file SVG e PDF potrebbero non essere nella scala di rilievo. La procedura è molto semplice e consiste nell’acquisire una misura di riferimento e assegnarla alla planimetria. La misura di riferimento può essere acquisita in cantiere oppure con lo strumento di misura nella spazio Matterport.
